儀器介紹

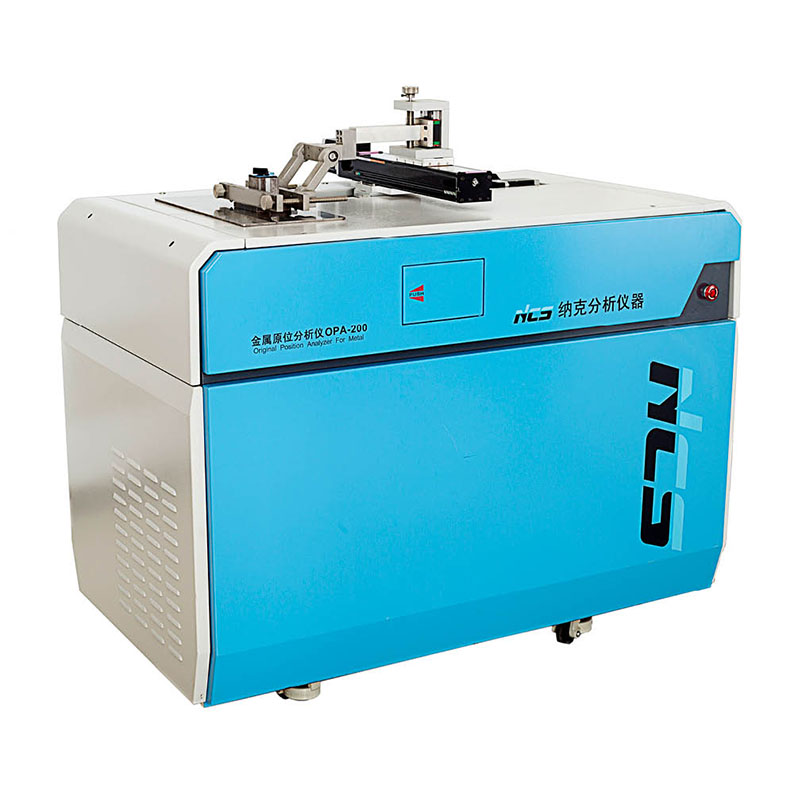

       OPA-200金屬原位分析儀是在國家科技部支持下開發成功的，是世界上首臺可進行金屬材料中大面積范圍內的成分及狀態定量分布的快速分析儀器，具備元素偏析度分析、夾雜物的定量分析與分布分析、金屬表面疏松度分析以及成分分析四大基本功能。與傳統技術比較，具有制樣簡單、定量準確、分析速度快的顯著特點。

       原位分析技術(Original Position Analysis，OPA)是對被分析對象的原始狀態的化學成分和結構進行分析的一項技術。在金屬材料中大面積范圍內，采用火花光譜單次放電數字解析技術，通過對無預燃、連續掃描激發的火花放電所產生的光譜信號進行直接放大和高速數據采集，從而得到樣品表面不同位置的原始狀態下的化學成分和含量以及表面的結構的信息，進而實現樣品的成分以及狀態定量分析。

儀器特點

火花光譜單次放電數字解析技術(SDA)

利用掃描平臺夾持樣品，實現連續移動激發，由高速數據采集系統采集每次放電火花的譜線強度與位置，以數字方式實時記錄，通過統計解析從而進行樣品的成分分析、元素分布分析(偏析度分析)、疏松度分析以及夾雜物分布分析。這種全新的分析方法被稱為火花單次放電數字解析技術，簡稱為SDA(Single Discharge Analysis)。

元素成分分布分析和偏析度分析

▲ 中心線、對角線快速掃描分析

▲ 各元素沿線含量分布圖

▲ 強度與濃度自動轉換

▲ 全面準確的面掃描分析

▲ 各元素二維等高分布圖

▲ 自動計算偏析度

▲ 動態顯示每點的各元素含量

▲ 色標定量指示成分高低

▲ 三維立體分布圖

▲ 立體旋轉功能

▲ 準確定量測定所有元素在熔敷區的成分分布

▲ 清晰定量評估母材、焊縫、熔合線和熱影響區的相互作用

▲ 徹底克服傳統鑿點取樣帶來的誤差

樣品成分統計分布分析

金屬原位分析儀具有成分統計分布分析功能，可以對樣品上表面一定區域內的元素成分進行區間統計分析，快速、準確、定量、更全面表征元素偏析狀況。在顯示樣品中元素成分定量分布圖的同時，自動計算出符合指定含量區間(如C在O.18～0.22％)內的面積占全部分析面積的比例或在指定置信度水平(如置信度為95％)時，各元素含量的統計分布。

夾雜物定量分析和分布分析

▲ 夾雜物快速定量分析

▲ 以色標方式定量表征夾雜物的濃度

▲ 以三維圖形顯示夾雜物的分布

疏松度分析

▲ 自動計算樣品的密度

▲ 簡單制樣，快速定量

▲ 疏松位置精確定位

▲ 三維立體圖形顯示
