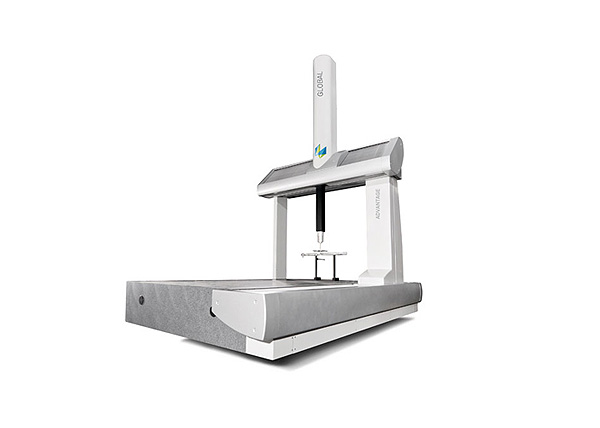

GLOBAL E/F/FF中大型測量機是GLOBAL家族大尺寸系列機型，其機械框架同樣采用GLOBAL框架結構，在機身尺寸大幅提升同時測量機的精度指標和動態性能仍然保持良好的狀態，為大尺寸工件的檢測提供了更好的選擇。
技術特點：
1.敞開式的測量空間，量程增至20.40.18；
2.精密的三角梁，結構緊湊，具有較高的剛性比；
3.整體式的燕尾導軌，三面閉環，提供了穩固的結構；
4.全鋁框架，機身自重小，運行穩定；
5.遠置的電機，減小了電機發熱對測量機精度的影響；
6.德國海德漢光柵，一端固定，一端彈性連接，保證了光柵隨溫度的線性變化；
7.獲得專利的氣動平衡技術，提高了測量機的精度和穩定性。
產品參數：
| 型號 | 行程范圍 | 外形尺寸 |
| 15.20.14 | 1500X2000X1350 | 2388X3280X4385 |
| 15.26.14 | 1500X2600X1350 | 2388X3880X4385 |
| 15.33.14 | 1500X3300X1350 | 2388X4580X4385 |
| 20.33.15 | 2000X3300X1500 | 2888X4580X4686 |
| 20.40.15 | 2000X4000X1500 | 2888X5240X4686 |
| 20.33.18 | 2000X3300X1800 | 2888X4580X5286 |
| 20.40.18 | 2000X4000X1800 | 2888X5240X5286 |
E0：自3.0 μm起
